今回は、ヒビノ広報が「ケーブル巻き」を紹介します。
業界の方々には「え？そんなことを？」と思われる題材かもしれません。
音響・映像機器の接続には、何種類ものケーブルが使われ、その「巻き方」にもいくつかの種類が存在します。
私は音響・映像の世界に足を踏み入れるまで、ケーブルの巻き方に手法と名前があるなんて、まったく知りませんでした。おそらく「○○巻き」と聞いても「お寿司？それとも卵焼き？」という状況でしたね。そんな私でも、ケーブル巻きを知ったときは、面白く感じたものです。
初心に帰ってケーブル巻きを紹介しようと決めましたが、「手順」や「呼称」は、業界や会社ごとに異なる場合があり、一概に言うことができません。特に呼び名は個人差が大きそうです。
「これが正式」という絶対的な方法はなく、正解は決して一つではありませんが、恐らく一般的だと思われる呼び名と手順で、ケーブル巻きを3つ紹介します。

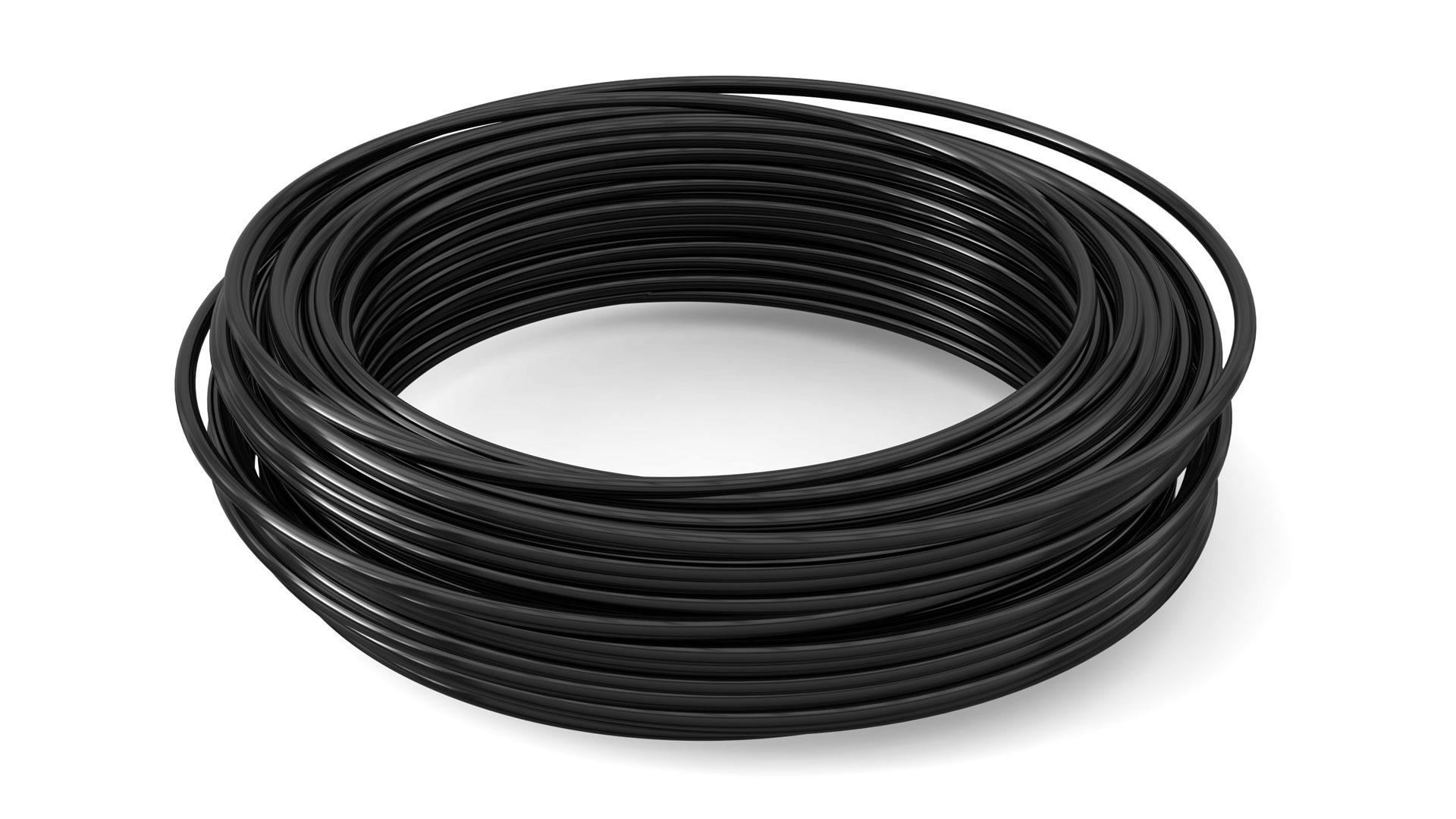

じゅんまき。同じ方向に繰り返し巻き続ける方法。普通の巻き方です。巻いた状態で売られているケーブルは、ほぼ100％「順巻き」です。あえて紹介しなくてもよさそうですが、手で持って巻く場合の手順を紹介します。
手で輪をつくる方法に限らず、ドラムに巻きつけて巻く場合も順巻きです。
【特徴】
【補足】

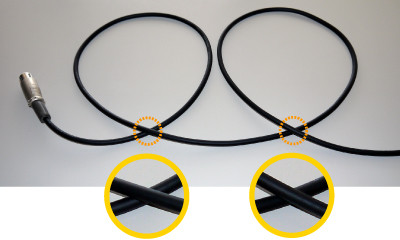

①巻いたケーブルをずらしてみました。一巻き目も二巻き目もその後も同じです。

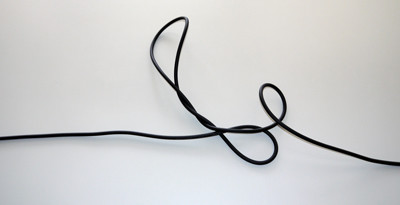

②巻いたケーブルを真っ直ぐ引いてほどいてみました。普通にほどくとケーブルによれが生じるので、介錯が必要です。
「はちのじまき」と「ぎゃくそうまき」です。ヒビノの中でも呼び方が分かれたため、呼称を二つ書きました。
順・順・順・順と同じ向きに巻き続ける「順巻き」に対して、順・逆・順・逆と交互に繰り返して巻く方法がこれです。手で持って巻く場合の手順をご紹介します。
巻き終わった形は順巻きとそっくりですが、真っ直ぐ引いてほどいてもケーブルはよれません。順と逆は「反対方向のねじれ」を持っているので、互いに打ち消しあってねじれが解消され、結果、真っ直ぐになります。
【特徴】
【補足】

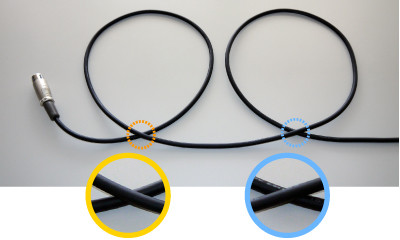

巻いたケーブルをずらしてみました。「順」と「逆」を交互に繰り返すので、一巻き目と二巻き目は異なっています。
はちのじまき。2で紹介したものと呼称が同じですが、異なる巻き方です。

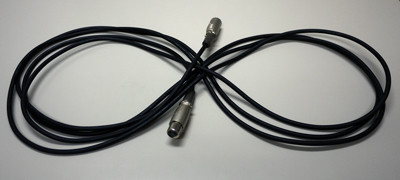

ケーブルを地面や専用ケースなどに置いて、数字の「８」の字状に巻く方法です。地べたに置いて巻くので「地８（じはち）」と呼ぶ場合もあります。
この８の字巻きは、手で持って巻くことが困難な太さと長さと重量のあるケーブル（数十メートルのマルチケーブル等）に用いることが多いです。
数字の「８」を書き続ける要領で巻きます。
巻き終わったら、中央のケーブルが交差している部分と輪の外側２ヵ所の計３ヵ所を紐やバンドで止め、「８」の形を維持したまま置いた状態で保管します。
写真のケーブルは、私の手元にあった細いマイクケーブルですが、実際に８の字巻きにするケーブルは、直径が数センチあったり、総重量が100kg以上だったりします。
ちなみに１の「順巻き」や、２の「８の字巻き／逆相巻き」も地面に置いて巻く場合がありますが、その場合も太くて重いケーブルに用いられることが多いです。
【特徴】
以上、ケーブル巻き3種類でした。
どれも代表的なケーブル巻きと言えるのではないでしょうか。
２の「８の字巻き／逆相巻き」と３の「８の字巻き（地８）」の共通点は、ケーブルが右回りと左回りを交互に繰り返している状態ということです。これによって「ケーブルのよれ」だけでなく「同相成分のノイズ」も打ち消しあうのだとか。巻き方や巻かれた形状はまったく異なりますが、同じ「8の字巻き」という名称で呼んだり、両者は実は同じことなのだと表現することがあるのは、そういう理由からなのですね。
続きまして、私の疑問と余談を少し。
どの巻き方が一番ケーブルに負担をかけないのかな？という疑問です。当社のベテラン映像オペレーターに私の疑問をぶつけてみました。
その答えは、「巻き方」のみに着目した場合、どの巻き方でもケーブルにかかる負担は、ほぼイコールとのこと。ただし、無理にねじるなどケーブルにストレスをかけることなく、ケーブルが素直に巻かれるように介錯しながら扱った場合、という条件が大前提です。どのような巻き方でも、無理に扱えばケーブルのストレスになるわけですね。
なお、この記事の中にも「よじる」や「ねじる」といった表現がありますが、ここで言うねじるとは、ケーブルが嫌がらずに素直に巻かれるように導いてやることです。
疑問１の解答にあるように、無理に扱ったりせず、ヨレやクセを介錯してやることが一つ。あとは、ケーブルを巻くときに引っ張って手繰り寄せず、自分が動いてケーブルを迎えに行きながら巻くこともポイントの一つです。
コンサートやイベント等で使われるケーブルは100mなど長いものも多くあります。また、現場の床に自社のケーブル以外の物が一切ないなんてことは、あり得ません。断線等のケーブルトラブルは、線とコネクターの接合部分で起こりやすいので、引っ掛けたりしないように注意することが常識なのだと知りました。
ヒビノで長年に渡りPAエンジニアを務めてきた大先輩が口にした「ケーブル巻くの、あんまり得意じゃないんだよね」という一言が、あまりに衝撃的で「なぜですか？」と追求してしまいました。
エンジニアはあまりケーブルを巻かないと言うと語弊がありますが、エンジニアになると、セットアップの際はシステム側の作業がメインになってくるため、アシスタント時代と比べてケーブルを巻く機会が減るのだそうです。長いケーブルを這わせたり巻いたりする作業は、若手が担当することが多いので、ケーブル巻きに関しては、エンジニアよりアシスタントの方がスピーディーな場合も？！
聞けば納得ですが、ちょっと目からうろこの心境でした。これは、こぼれ話ってことで。
この他にも、綺麗に巻くちょっとしたコツとして「ケーブルを手繰る右手のストロークをそろえると、輪の大きさが均一になる」とか「多くのケーブルはメートル単位で作られているので、右手のストロークを１メートルにすると、ケーブルの両端（コネクタ）が同じ位置で揃う」といったポイントも教わりました。
業界人であれば、誰もが知っているケーブル巻き。これを「スキル」と表現するのは、あまりに大げさかもしれません。
ここでご紹介した巻き方や呼称は、私個人の理解で書いたものですが、コンサートやイベント、放送など、一瞬のミスも許されないライブの現場において音響や映像の「伝送ケーブル」がもつ役割とその重要性は、世界共通です。
プロにとって「ケーブルの適切な取り扱い」や「ケーブルさばき」は、改めて言うまでもなく、誰もが無意識の中で当たり前にやっていること。
でも、それって実は、自らの仕事に対する姿勢や責任感、果てにはプロ意識なんてことにも通じているのではないだろうかと考えたとき、この「当たり前の感覚」の中に、プロ魂の片鱗を見たような気がしました。
※この記事で紹介したケーブル巻きは、ヒビノのスタッフ複数名への取材をもとに、筆者の理解で書いたものです。他の巻き方や呼称、手順、理解等を否定するものではございませんので、悪しからずご了承ください。
